Sečenje otvora u nosećim zidovima – Proces i potencijalni problemi

Kada se razmatra sečenje otvora u nosećim zidovima, prva i najvažnija stvar koju svaki vlasnik stana ili kuće mora da zna jeste da ovaj postupak nije dozvoljen bez dozvole i stručnog nadzora. Noseći zidovi čine osnovu statičkog sistema objekta, pa svako neplanski izvedeno sečenje može dovesti do narušavanja stabilnosti cele zgrade, pa čak i do opasnosti po bezbednost stanara.

Šta su noseći, a šta nenoseći zidovi

Uloga nosećih zidova u statičkom sistemu objekta

Noseći zidovi predstavljaju temelj stabilnosti svake građevine. Njihova osnovna uloga je da prenose vertikalna i horizontalna opterećenja – od gornjih spratova ka temeljima. Oni podnose težinu međuspratnih ploča, krova, pa i samih zidova iznad sebe, ali i sile izazvane vetrom, snegom ili zemljotresom.

Tipično su izrađeni od:

• Armirano-betonskih blokova ili monolitnog betona – u stambenim zgradama i poslovnim objektima.
• Cigle i blokova uz serklaž – u starijim objektima.
• Kamena – u pojedinim starim kućama i objektima od kulturno-istorijskog značaja.

Debljina nosećih zidova varira od 15 do 30 cm i više, u zavisnosti od materijala i spratnosti objekta. Upravo zbog svoje funkcije oni se tretiraju kao nepomerljivi elementi konstrukcije.

Zašto se noseći zid „ne pomera“

Jedno od osnovnih pravila građevinske statike glasi: noseći zidovi se ne smeju uklanjati niti pomerati. Razlog je jednostavan – svako uklanjanje narušava ravnotežu i prenos sila u konstrukciji, što može izazvati pukotine, sleganja ili čak rušenje.

Ono što je moguće, ali samo pod strogim uslovima i uz projekat statičara, jeste formiranje otvora u nosećem zidu. Taj otvor mora biti dimenzionisan i ojačan tako da nadomesti deo opterećenja koji je zid ranije prenosio. Najčešće se koriste čelične grede (HEB, IPE profili) ili AB nadvoji, koji preuzimaju opterećenje i raspoređuju ga dalje kroz zid.

Dakle, noseći zid se nikada ne pomera – već se eventualno preuređuje kroz pažljivo izvedene otvore, i to samo uz odobrenje i stručno izvođenje.

Nenoseći zidovi

Za razliku od nosećih, nenoseći zidovi služe samo za pregrađivanje prostora i nemaju značajnu statičku ulogu. Oni se najčešće izvode od lakših materijala – gips-kartonskih ploča, blokova male debljine ili šuplje opeke.

Prednost nenosećih zidova je što ih je moguće relativno lako:

• rušiti ili ukloniti, radi spajanja prostorija,
• pomeriti, kako bi se dobio drugačiji raspored prostorija,
• zameniti lakšim pregradama, što je čest slučaj kod renoviranja poslovnih prostora.

Zbog toga se u praksi često preporučuje da, kada je moguće, reorganizacija prostora krene od nenosećih zidova, jer se na taj način postiže željeni rezultat bez rizika po stabilnost konstrukcije.

Pravni okvir i dokumentacija u Srbiji

Kada su potrebne dozvole

U Srbiji je svaki zahvat koji utiče na stabilnost konstrukcije objekta podložan posebnom pravnom režimu. Dok se radovi na održavanju (krečenje, zamena parketa, zamena keramike, ugradnja lakih pregradnih zidova) mogu izvoditi bez posebnih dozvola, radovi na konstrukciji – što uključuje sečenje otvora u nosećim zidovima – zahtevaju odobrenje nadležnih organa.

Razlika je jasna:

• Održavanje ne menja nosivost objekta, već ima estetski ili funkcionalni karakter.
• Radovi na konstrukciji menjaju način na koji se sile prenose kroz objekat, pa stoga moraju biti projektovani i odobreni.

Sečenje otvora u nosećem zidu spada u radove na konstrukciji i tretira se kao visokorizičan zahvat. Bez pravne dozvole i stručnog nadzora, investitor rizikuje ne samo kazne već i ugrožavanje sigurnosti svih stanara.

Obavezni akteri i dokumenti

Da bi se radovi sproveli legalno i bezbedno, neophodno je uključiti više strana i obezbediti kompletnu dokumentaciju:

• Statičar – ovlašćeni inženjer građevinarstva izrađuje projekat sečenja i predviđenog ojačanja. On je jedini stručnjak koji može da potvrdi da li je intervencija bezbedna.
• Projekat sečenja/otvora i ojačanja mora da bude izrađen u skladu sa zakonima i standardima. U projektu se definišu dimenzije otvora, tip i položaj čeličnih ili betonskih ojačanja i plan izvođenja radova.
• Saglasnost stanara i upravnika zgrade – u stambenim objektima je obavezno obezbediti pisanu saglasnost jer intervencija utiče na zajedničku konstrukciju.
• Prijava radova nadležnim organima – obavezno se podnosi prijava nadležnoj opštini ili gradskoj upravi, zajedno sa projektom i pratećom dokumentacijom.
• Građevinski dnevnik – izvođač radova vodi evidenciju svih aktivnosti, što je zakonska obaveza i služi kao dokaz o pravilnom izvođenju.

Ovi koraci nisu formalnost, već garancija da se sve odvija pod nadzorom i u skladu sa propisima.

Inspekcija i posledice neregularnih zahvata

Građevinska inspekcija u Srbiji ima pravo da kontroliše sve radove na objektima. Ukoliko se otkrije da je sečenje otvora u nosećem zidu izvedeno bez dozvole i projekta, posledice mogu biti ozbiljne:

• Novčane kazne za investitora i izvođača.
• Naređenje za vraćanje u prvobitno stanje, što je u praksi često nemoguće ili izuzetno skupo.
• Krivična odgovornost ako dođe do oštećenja objekta ili ugrožavanja bezbednosti ljudi.

Drugim rečima, nelegalno izvedeni radovi nose i pravne i tehničke posledice. Odgovornost se uvek deli između investitora (koji je naručio radove) i izvođača (koji je radove izveo). Zbog toga je saradnja sa ovlašćenim i licenciranim firmama poput Betomax DOO jedina bezbedna opcija.

Procena betonske strukture – temelj bezbednog projekta

Prikupljanje podloga

Pre nego što se započne sa projektovanjem otvora, neophodno je prikupiti sve relevantne podloge:

• Projektna dokumentacija objekta – statički proračuni, planovi armature, detalji izvedbe.
• Starost objekta – kod starijih zgrada beton i armatura mogu biti delimično degradirani, što povećava rizik.
• Prethodne intervencije – da li je na istom zidu već rađeno ojačanje, sečenje ili bušenje.

Ove informacije daju inženjeru početnu sliku o stanju konstrukcije i rizicima.

Istražni radovi

Čak i kada postoji projektna dokumentacija, stanje na terenu često otkriva drugačiju realnost. Zato se sprovode istražni radovi:

• Skeniranje armature (ferroscan) – određuje položaj, prečnik i raspored armature u betonu.
• Detekcija instalacija – elektro i vodovodnih instalacija, koje se često nalaze u zidovima.
• Ispitivanje čvrstoće betona – korišćenjem Schmidt čekića ili uzimanjem uzoraka za laboratorijsko testiranje.
• Mapiranje pukotina i degradacija – vizuelna i instrumentalna analiza postojećih oštećenja.

Rezultati istražnih radova omogućavaju da se tačno zna gde i kako se može pristupiti sečenju.

Statika i proračun

Na osnovu prikupljenih podloga i istražnih radova, statičar izrađuje proračun. U ovom dokumentu se definiše:

• Dimenzionisanje otvora – maksimalna širina i visina koje konstrukcija može da podnese.
• Preuzimanje sila – proračun kako se opterećenje redistribuira nakon uklanjanja dela zida.
• Izbor tipa ojačanja – najčešće čelični ram (HEB/IPE profili), armirano-betonski nadvratnik ili kombinacija oba rešenja.

Ovaj korak je ključan jer bez preciznog proračuna nema garancije da će objekat ostati stabilan.

Plan privremenog podupiranja

Pre nego što počne sečenje, mora se pripremiti plan privremenog podupiranja konstrukcije. Princip je jednostavan: pre nego što se iseče, struktura se rastereti i učvrsti.

To podrazumeva:

• Ugradnju čeličnih ili drvenih podupirača ispod ploče i iznad planiranog otvora.
• Postavljanje privremenih nosača koji će preuzeti deo opterećenja dok traje sečenje.
• Kontrolisano uklanjanje materijala, korak po korak.

Bez ovog plana postoji rizik od trenutnog urušavanja segmenta zida ili pojave pukotina koje kasnije mogu ugroziti celu konstrukciju.

Planiranje otvora: pozicija, dimenzije, detalji

Funkcionalni cilj

Prvi i najvažniji korak u planiranju otvora u nosećem zidu jeste definisanje funkcionalnog cilja. Razlozi za intervenciju su različiti:

• Vrata – formiranje novog ulaza u prostoriju ili zamena postojećih vrata širim otvorom.
• Prozor – povećanje prirodnog osvetljenja i ventilacije prostora.
• Prolaz – spajanje dve prostorije u jednu celinu ili stvaranje fluidnog kretanja kroz stan ili poslovni prostor.
• Proširenje – uklanjanje dela zida da bi se postigao osećaj otvorenosti i prostranosti.

Prilikom projektovanja otvora neophodno je voditi računa o ergonomiji i „svetloj širini“, tj. dimenzijama koje obezbeđuju komforno korišćenje. Na primer, standardna širina vrata kreće se od 80 do 100 cm, dok prolazi namenjeni svakodnevnoj komunikaciji ne bi trebalo da budu uži od 90 cm.

Ograničenja

Pozicija i dimenzije otvora ne zavise samo od želja investitora već i od statičkih ograničenja:

• Minimalne udaljenosti od uglova i stubova – otvor ne sme biti „naslonjen“ na ugao zida, već se mora ostaviti bar 60–100 cm zida da bi se obezbedio prenos sila.
• Vertikalne komunikacije i instalacioni šahtovi – zidovi u blizini liftova, stepeništa ili vertikalnih instalacija imaju dodatna ograničenja.
• Uticaj na preostali presečni zid – što je otvor širi, to je manji kapacitet zida da nosi opterećenje. Zato statičar računa minimalni preostali presečni profil koji mora da ostane posle sečenja.

Bez ovih ograničenja, otvaranje zida može ugroziti stabilnost cele konstrukcije, što je razlog zašto se pozicija otvora nikada ne određuje proizvoljno.

Detalji o nadvratniku/ramu

Formiranje otvora u nosećem zidu uvek podrazumeva ugradnju nadvratnika ili čeličnog rama. Ovaj element preuzima opterećenje sa gornjih etaža i prenosi ga na zid sa strane otvora.

Najčešće korišćeni elementi su:

• Čelični profili HEB ili IPE – robustni nosači velikih kapaciteta, postavljeni horizontalno iznad otvora.
• UPN profili i ploče – koriste se za dodatna ojačanja ili kao oslonci za ankerisanje.
• AB nadvratnik – armirano-betonski element koji se ugrađuje iznad otvora, često u kombinaciji sa čeličnim profilima.

Pri ugradnji se koriste:

• Ankeri i hemijski tiplovi za sigurno povezivanje sa zidom.
• Čelične ploče koje omogućavaju ravnomernu raspodelu opterećenja.
• Zaštita od korozije (najčešće antikorozivne boje ili pocinkovanje), što produžava vek trajanja ojačanja.

Uloga nadvratnika je presudna: bez njega se nikakav otvor u nosećem zidu ne sme koristiti jer postoji rizik od urušavanja.

Obeležavanje i priprema gradilišta

Trasiranje i obeležavanje reza

Nakon što je projekat odobren i dimenzije definisane, sledi precizno obeležavanje otvora. To se radi pomoću:

• Laserskih merača i nivelira – za određivanje tačnih kota i pravih uglova.
• Građevinskih markera ili kreda – za vizuelno trasiranje linija reza.

Tolerancije su minimalne, jer i mala greška u obeležavanju može izazvati kasnije probleme sa montažom vrata ili prozora. Standardna tolerancija u ovim radovima je do ±5 mm.

Zaštita prostora

Sečenje betona je proces koji može izazvati širenje vode, prašine i buke, pa je obavezno sprovesti zaštitne mere:

• Barijere i pregrade (najčešće plastične folije ili paneli) sprečavaju širenje prašine u ostatak objekta.
• Zaštita podova i zidova – cerade, kartoni ili specijalne folije koje sprečavaju oštećenja od vode i mulja.
• Kontrola vode i suspenzije – kod mokrog sečenja, voda se prikuplja u posebne rezervoare ili se vodi direktno u kanalizaciju.
• Zvučna kontrola – iako dijamantske mašine stvaraju minimalne vibracije, buka motora i alata se ublažava zaštitnim panelima.

Ove mere su posebno važne kada se radovi izvode u stambenim zgradama gde su prisutni drugi stanari.

Privremeno podupiranje

Pre samog reza, konstrukcija se privremeno podupire:

• Koriste se metalni podupirači (štemblovi) ili specijalizovani čelični nosači.
• Podupirači se postavljaju u pravilnom rasteru, oslanjajući se na čvrste tačke poda i tavanice.
• Redosled aktivacije je definisan projektom: prvo se postavljaju krajnji, zatim srednji nosači, a tek nakon provere stabilnosti kreće se u sečenje.

Kontrola podupirača vrši se vizuelno i merenjem eventualnih pomeranja tokom radova. Ovaj korak je garancija da konstrukcija neće izgubiti stabilnost dok se vrši otvaranje zida.

Tehnologije sečenja betona za otvore u nosećim zidovima

Zidne testere sa dijamantskim diskovima

Zidne testere sa dijamantskim diskovima predstavljaju standardnu tehnologiju za sečenje otvora. Ove mašine mogu biti električne ili hidraulične, pričvršćuju se na zid i upravljaju daljinski, što povećava bezbednost.

• Prečnici diskova idu do 1600 mm, što omogućava sečenje i veoma debelih zidova.
• Prednosti su: visoka preciznost, minimalne vibracije i savršeno čist rez.
• Pošto ne postoji udarna sila, okolni beton i armatura ostaju neoštećeni.

Ova tehnologija se najčešće koristi kod standardnih otvora za vrata i prozore.

Dijamantska sajla

Kada je zid ekstremno debeo ili je pristup ograničen, koristi se dijamantska sajla. To je čelično uže sa nanizanim dijamantskim perlama koje rotacijom seku beton.

Prednosti:

• Praktično nema ograničenja u dubini sečenja – moguće je seći zidove debljine i preko 1 metra.
• Pogodno za kompleksne oblike otvora i nepristupačna mesta.
• Proces je tih, bez vibracija i prašine.

Ova metoda je nezamenljiva kod mostova, stubova i specijalnih industrijskih objekata.

Dodatni alati

Pored glavnih tehnologija, koriste se i dodatni alati:

• Krunsko bušenje – za uvod instalacija, pripremu ankera ili precizne kružne otvore.
• Ručne dijamantske brusilice – za finalnu doradu ivica ili rad u skučenim prostorima.

Ovi alati dopunjuju glavne metode i omogućavaju potpunu fleksibilnost izvođenja.

Mokro sečenje i upravljanje muljem

Kod svih dijamantskih tehnika primenjuje se mokro sečenje. Voda ima više funkcija:

• Hlađenje alata, što produžava vek trajanja diskova i sajli.
• Smanjenje prašine, jer se čestice betona vezuju za vodu i pretvaraju u mulj.
• Zaštita radne sredine, jer nema opasnih lebdećih čestica.

Mulj koji nastaje mora se skupljati i zbrinjavati u skladu sa propisima. Najčešće se koriste specijalni usisivači za mokre radove ili sistemi za filtriranje vode.

Redosled izvođenja – „kako to izgleda na terenu“

Sečenje po fazama

Na samom gradilištu, proces sečenja otvora u nosećem zidu odvija se planski i u fazama, kako bi se izbeglo naglo oslobađanje sila i potencijalno oštećenje konstrukcije.

1. Urezivanje po trasama – specijalizovane dijamantske testere prvo prave plitke rezove duž tačno trasiranih linija. Ovo služi kao vodič i sprečava „bežanje“ alata tokom daljeg rada.
2. Progresivno produbljivanje – rez se izvodi u više prolaza, pri čemu se dubina povećava postepeno. Ovim se smanjuje pritisak na alat i zid.
3. Finalni rez – poslednja faza je kompletno presecanje zida po trasiranim linijama, tako da segment bude odvojen precizno, bez „cepanja“ i krunjenja ivica.

Ovakav pristup garantuje čist presek i minimalna oštećenja betona i armature.

Uklanjanje isečenog segmenta

Kada se segment zida preseče, potrebno ga je bezbedno ukloniti. To se ne radi ručno, već kroz precizno planiranu operaciju:

• Segmentacija – veliki blokovi se ponekad dodatno iseku na manje delove kako bi bili lakši za manipulaciju.
• Mehanizacija – koristi se dizalica, vitlo ili specijalne platforme za spuštanje blokova.
• Bezbedan transport i deponovanje – isečeni elementi se odvoze na privremenu deponiju, a zatim dalje na reciklažu ili odlaganje.

Cilj je da se izbegne nekontrolisano obrušavanje i dodatno oštećenje okoline.

Kontrola oštećenja i mikro-pukotina

Posle uklanjanja segmenta, vrši se kontrola kvaliteta preseka:

• Vizuelni pregled ivica otvora, sa fokusom na pojavu pukotina.
• Čekićanje – lagano udaranje zidarskim čekićem otkriva eventualna „šuplja mesta“ ili oslabljen beton.
• Injektiranja – ukoliko se pojave mikro-pukotine ili porozne zone, koriste se epoksidne ili poliuretanske smole za zapunjavanje i konsolidaciju.

Ovo je obavezna faza pre ugradnje trajnog ojačanja.

Koordinacija više timova

Na gradilištu istovremeno rade različiti timovi:

• Tim za sečenje – rukuje mašinama i vodi proces preciznog presecanja.
• Tim za podupiranje – obezbeđuje da konstrukcija tokom rada ostane stabilna.
• Metalci/armirači – izrađuju i ugrađuju čelične ramove, zavaruju profile i pripremaju oslonce.
• Kontrola kvaliteta – statičar i nadzorni organ proveravaju da li su sve faze izvedene u skladu sa projektom.

Ova koordinacija je ključna jer se svi radovi moraju odvijati sinhronizovano, bez preklapanja i zastoja.

Ojačanje otvora

Čelični portali/ramovi

Najčešće rešenje za ojačanje otvora u nosećem zidu su čelični portali izrađeni od HEB, IPE ili UPN profila.

• Profili se oslanjaju na betonske ležišne ploče koje ravnomerno prenose opterećenje.
• Hemijski ankeri se koriste za sidrenje u beton, jer obezbeđuju najveću nosivost.
• Spojevi se izvode zavarivanjem ili vijčanim vezama, u zavisnosti od projekta.
• Posebna pažnja posvećuje se korozivnoj zaštiti, najčešće nanošenjem epoksidnih premaza ili pocinkovanjem.

Ovaj sistem je izuzetno pouzdan i često korišćen u praksi.

AB nadvratnici i pojasnice

Kada se radi o masivnijim objektima, koristi se armirano-betonski nadvratnik:

• Izvodi se oplata i postavlja nova armatura, povezana sa postojećom.
• Beton se uliva u oplatu, najčešće klase C30/37 ili više, kako bi obezbedio dovoljnu čvrstoću.
• Nadvratnik preuzima opterećenje iznad otvora i prenosi ga na bočne zidove.

Pojasnice se često koriste u kombinaciji sa nadvratnicima, naročito kod većih otvora.

Kombinovana rešenja i posebni slučajevi

Pored standardnih metoda, ponekad su potrebna i kombinovana rešenja:

• FRP trake i laminati (fiber reinforced polymer) – zalepljeni na zid povećavaju njegovu otpornost.
• Čelične ploče – dodatno pojačavaju kritične zone.
• Jacketing – oblaganje zida dodatnim slojem betona i armature.

Ova rešenja se koriste kada su zahtevi specifični, recimo kod istorijskih zdanja ili industrijskih hala.

Završna kontrola i zapisnik statičara

Kada se ojačanje ugradi, vrši se završna kontrola:

• Merenje eventualnih progiba ili pomeranja konstrukcije.
• Vizuelna provera kvaliteta zavarenih i betoniranih spojeva.
• Izrada zapisnika statičara kojim se potvrđuje da je nosivost očuvana i da objekat može bezbedno da se koristi.

Bez ovog zapisnika, radovi se smatraju nedovršenim i neuspešno izvedenim.

Najčešći problemi i kako ih izbeći

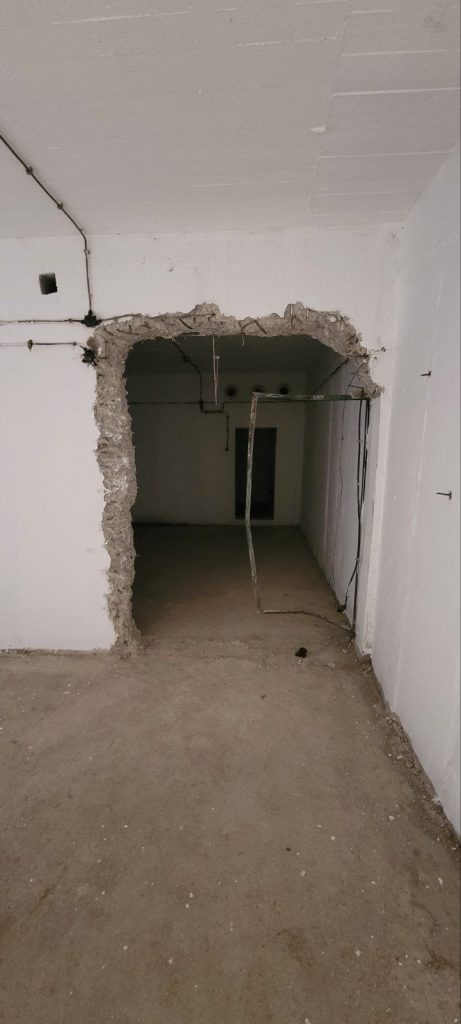

„Cepanje“ i krunjenje ivica

Jedan od čestih problema je oštećenje ivica otvora. Uzroci su:

• Prebrzo sečenje i preveliki pritisak na alat.
• Loše trasiranje i pogrešne kote.

Prevencija: urezivanje u više faza, korišćenje oštrih dijamantskih alata i kontrola brzine rezanja.

Udarne vibracije i sekundarna oštećenja

Najveća greška je koristiti štemovanje Hilti čekićima na nosećim zidovima. Vibracije izazivaju pucanje konstrukcije, oslobađanje armature i širenje pukotina. Zato se koristi isključivo dijamantsko sečenje koje ne stvara udarne sile.

Skrivena armatura i instalacije

Mnogi problemi nastaju jer se tokom sečenja nailazi na armaturu ili skrivene instalacije. Rešenje je:

• Skeniranje armature i instalacija pre početka.
• Pilot-bušenje manjim burgijama radi potvrde položaja.

Ovi koraci sprečavaju oštećenja i dodatne troškove.

Neadekvatno ojačanje

Ako se otvor napravi bez pravilnog ojačanja, posledice mogu biti:

• Pojava pukotina iznad otvora.
• Gubitak nosivosti zida.
• Ugrožavanje stabilnosti cele konstrukcije.

Zbog toga je ojačanje obavezno i mora biti izvedeno po projektu.

Hidrotehnički i higijenski propusti

Kod mokrog sečenja problem može nastati zbog nekontrolisanog izliva vode i mulja:

• Ako se voda ne prikuplja pravilno, može izazvati poplave i oštećenje podova.
• Ako se mulj ne zbrinjava, stvara se sanitarni i ekološki problem.

Rešenje je ugradnja sistema za prikupljanje i filtriranje vode, kao i odvoženje mulja na predviđene deponije.

Za svako sečenje otvora u nosećim zidovima potrebna je apsolutna preciznost, stručnost i odgovarajuća tehnologija. Zato je Betomax DOO pravi izbor. Sa više od 25 godina iskustva, najsavremenijom opremom i timom specijalizovanih majstora, obezbeđujemo da svaki projekat bude izveden sigurno, brzo i bez rizika po konstrukciju objekta.
