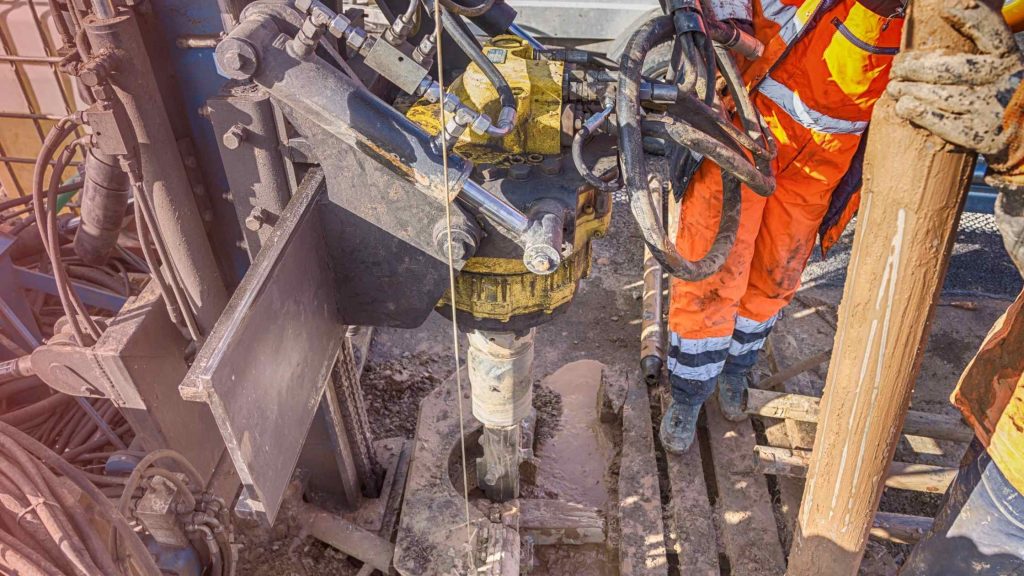

Bušenje betona za instalacije: elektrika, ventilacija i vodovod

Bušenje betona za prolaze instalacija danas je jedan od ključnih građevinskih zahvata kod adaptacija stanova, poslovnih prostora, industrijskih objekata i novogradnje. Svaki kabl koji treba da prođe kroz zid, svaka ventilaciona cev koja treba da izađe na fasadu i svaki vodovodni ili kanalizacioni vod koji prolazi kroz ploču ili temelj zahtevaju precizan, dimenzijski tačan i statički bezbedan otvor. Tu više nema mesta za slučajna rešavanja na licu mesta, razbijanje „koliko treba“, naknadno dorađivanje neravnih ivica i gomilu građevinskog šuta. Investitori, projektanti i izvođači sve češće traže rešenje koje će biti tehnički ispravno, brzo, čisto i kontrolisano. Upravo zato profesionalno bušenje betona, posebno dijamantskim krunama, zauzima centralno mesto u savremenoj gradnji.

Skeniranje armature, kablova i cevi pre bušenja

Pre samog bušenja neophodno je znati šta se nalazi unutar betonskog elementa. U savremenoj gradnji zidovi i ploče su ispresecani složenom mrežom čelične armature, električnih kablova, vodovodnih cevi, instalacija za grejanje i hlađenje, kao i drugih sistema. Neplanski proboj može preseći noseću šipku armature, oštetiti cev sa vodom, probiti instalaciju pod pritiskom ili preseći kabl pod naponom. Posledice su skupe, opasne i zahtevaju dodatne popravke.

Zato se pre bušenja primenjuje skeniranje betona specijalnim uređajima koji otkrivaju položaj armature, metalnih profila, cevi i često i šupljina unutar elementa. Na osnovu tih podataka određuje se tačna pozicija otvora: po potrebi se otvor minimalno pomera levo, desno, gore ili dole, kako bi se izbeglo presecanje ključnih nosećih šipki ili skrivenih instalacija. Kod gušće armiranih elemenata, skeniranje je praktično obavezno, jer bušenje „na slepo“ nosi visok rizik.

Skeniranje je naročito važno kod:

• proboja kroz međuspratne ploče, gde postoji velika količina armature i često već položene instalacije,
• zidova za koje se sumnja da su nosivi ili da imaju armirano jezgro,
• situacija u kojima u blizini planiranog otvora već prolaze kablovi, cevi ili grejne instalacije,
• rekonstruisanih objekata kod kojih postoje slojevi nadogradnji i nije pouzdano poznato šta se nalazi u zidu ili ploči.

Ovaj korak nije formalnost, već ključna zaštita i za objekat i za investitora. Time se izbegavaju scenariji u kojima se nakon bušenja pojavljuje curenje vode, prekid napajanja, oštećenje sistema grejanja ili narušavanje zaštite od požara. Uz profesionalno skeniranje i iskustvo u interpretaciji rezultata, Betomax može da predloži najbezbedniju tačku za otvore, uz očuvanje svih funkcija konstrukcije i instalacija.

Bušenje za električne instalacije

Precizni prolazi za kablove i instalacione cevi zahtevaju planiranje, merenje i čistu izvedbu. Cilj je da se dobije tačno pozicioniran otvor, odgovarajućeg prečnika i dubine, bez oštećenja konstrukcije i završnih obloga. Kada se radi u završenim stanovima, lokalima ili objektima u radu, prednost ima dijamantsko bušenje zbog odsustva vibracija, kontrole mulja i glatkih ivica otvora, što ubrzava ugradnju i smanjuje kasniju obradu. Betomax obezbeđuje sve korake: od određivanja tačke probijanja i provere unutrašnje strukture elementa, do izvedbe i završnog zaptivanja po potrebi.

Prolazi za instalacione cevi (fi 16, 20, 25, 32) i grupisanje u kanale

Instalacione cevi (za provlačenje kablova i zaštitu vodiča) najčešće se kreću u opsegu fi 16–32. Prilikom određivanja prečnika rupe ne meri se samo „nazivna“ vrednost cevi, već spoljašnji prečnik stvarne cevi koja će prolaziti kroz otvor, uz minimalnu toleranciju za zaptivanje, dilataciju i eventualnu oblogu.

Kako se planira:

• Određivanje tačke: postavljanje centra otvora na tačnoj visini i u osi planirane trase, uz poštovanje rastojanja od ivica, uglova i većih konstruktivnih elemenata.
• Tolerancija: otvor se u pravilu dimenzioniše na spoljašnji prečnik cevi + 6 do 12 mm, u zavisnosti od toga da li ide elastično zaptivanje, prelazna „rukavica“ (zaštitna cev većeg prečnika) ili završna obloga.
• Zaštita i dilatacija: kod prolaza kroz ploče preporučuje se ugradnja kratkog rukavca većeg prečnika, kako bi cev imala minimalnu slobodu kretanja i kako bi zaptivni materijal radio u elastičnom režimu, a ne pod stalnim naprezanjem.

Grupisanje više prolaza:

• Kada kroz isti zid prolazi više cevi (na primer tri do pet komada fi 16–25), rupe se grupišu u ravnoj liniji ili u „polju“ sa jasno definisanim razmacima centar–centar (dovoljno da ne oslabe međuprostor i da stane zaptivni materijal između).
• Za bržu ugradnju modula, Betomax po potrebi izvodi povezane otvore (šavove) nizom tačnih proboja, čime se dobija uredan kanal bez grubog štemovanja.
• Kod pregradnih zidova male debljine preporučuje se pažljiv raspored kako se ne bi oslabio segment; ako je potrebno, prelazi se na manje prečnike sa zajedničkim razvodom u kutiji.

Dobro je znati:

• Pre bušenja se vrši detekcija armature i instalacija kako bi se izbeglo presecanje šipki ili skrivenih vodova.
• Kod zidova obloženih keramikom ili mermerom koristi se vakuum postolje i specijalni pribor, kako bi se rupa izvela bez tiplovanja i oštećenja obloge.
• Glatke, pravilne ivice otvora štede vreme električarima: ugradnja cevi i kasnije fugovanje obavlja se brže, bez dodatnog brušenja.

Ugradne i razvodne kutije (uobičajeni prečnici 60–68 mm i napomena o dubini)

Ugradne kutije za prekidače i utičnice najčešće traže otvore fi 60–68 mm, dok se dubina kreće od plitkih kutija (za standardne instalacije) do dubljih varijanti za složenije module ili kablovske rezerve. Razvodne kutije su većih dimenzija i zahtevaju dodatnu proveru raspoloživog prostora unutar zida.

Postupak i preporuke:

• Precizno centriranje: dijamantska kruna se pozicionira na tačku koju je definisao električar; ako se ugrađuju dve ili više kutija u nizu, poštuje se dimenzionisanje centar–centar prema odabranom sistemu.
• Dubina: planira se u odnosu na debljinu maltera, lepak, keramičku oblogu i završnu obradu. U praksi je važno da rub kutije bude u ravni sa budućom površinom zida, kako bi maske i ramovi legli bez lufta i vidljivih razlika.
• Čiste ivice: glatka površina otvora obezbeđuje da kutija nalegne bez zazora; ako se radi u zidu sa oblogom, prvo se „otvori“ obloga, pa se pažljivo prolazi kroz noseći sloj.

Kada je potreban niz kutija:

• Betomax izvodi serije identičnih otvora sa konstantnom međusobnom udaljenošću, što skraćuje vreme za ugradnju nosača i vodilica.
• Kada je zid „tvrđi“ (armiran, sa gustim agregatom ili kamenom), probijanje je i dalje kontrolisano i bez vibracija, pa ne dolazi do pucanja obloge.

Bušenje kroz ploče za vertikalne instalacije (stubovi, šahtovi)

Vertikalne instalacije se vode kroz ploče, šahtove ili instalacione jezgre. Tu je planiranje posebno važno, jer se prolazi često nalaze u polju ploče ili u blizini nosača i greda.

Kako se radi bezbedno i čisto:

1. Skeniranje: pre bušenja se proverava gde su glavne i poprečne šipke armature, kao i da li postoje skrivene cevi ili kablovi.
2. Odabir tačke: rupa se pomera minimalno ukoliko se uoče šipke koje ne treba preseći; cilj je da se ne naruši nosivi sistem.
3. Rukavac: kroz ploču se često ugrađuje kratka „rukavica“ (zaštitna cev većeg prečnika) radi dilatacije i lakšeg zaptivanja.
4. Pad i pravac: kod prolaza koji nose kondenz ili zahtevaju odvod, predviđa se minimalan pad u odgovarajućem smeru.
5. Kontrola mulja: voda za hlađenje vezuje prašinu; mulj se kontrolisano skuplja i iznosi, bez širenja po prostoru.
6. Zaptivanje: po završetku provlačenja cevi, prsten oko rukavca ili direktno oko cevi se zadihtuje elastičnim ili dvokomponentnim materijalom, u skladu sa namenom.

Betomax u ovakvim radovima spaja inženjerski pristup i preciznu izvedbu, što je ključno za siguran prolaz kroz ploče i jezgra bez iznenađenja tokom kasnije eksploatacije.

Bušenje za ventilaciju

Ventilacioni otvori moraju obezbediti dovoljan protok vazduha, tihu i pouzdanu eksploataciju i uredan izlaz na fasadu. Najčešće se rade otvori za kupatilske ventilatore i kuhinjske aspiratore, kao i prolazi za kanale koji spajaju uređaj sa spoljnim svetom. Da bi sistem radio ispravno, prečnik rupe mora pratiti stvarni prečnik kanala, a dužina trase i broj lomova se drže na minimumu.

Otvori za kupatilske ventilatore i kuhinjske aspiratore (fi 100, 110/120, 125, 150) i redukcije

U praksi su se izdvojili sledeći prečnici:

• Kupatilski ventilatori: najčešće fi 100 ili fi 125 (u manjim kupatilima češće fi 100; u većim ili sa dužom trasom bolje fi 125).
• Kuhinjski aspiratori: često fi 125 ili fi 150 (jači aspiratori traže veći prečnik kako bi buka i pad pritiska bili manji).
• Sistemi sa prilagođavanjem: ponekad se koristi 110/120 kao prelaz; kada postoje ograničenja, primenjuju se redukcije, ali je preporuka da se smanjenja izbegavaju ako je moguće, jer podižu buku i smanjuju protok.

Pravila za dobar rad sistema:

• Prečnik rupe prati prečnik kanala: otvor se radi za 6–12 mm veći, radi elastičnog zaptivanja i smanjenja prenosa vibracija sa uređaja na zid.
• Što kraća trasa, što manje kolena: svaki dodatni lom povećava otpor i buku; idealno je jedno pravo izbijanje do fasade.
• Povratna klapna i rešetka: sprečavaju ulaz hladnog vazduha, kiše i insekata; spoljašnja rešetka se bira sa nagibom i kapicom.
• Materijal kanala: glatka unutrašnjost kanala smanjuje otpor; spojevi moraju biti dobro zaptiveni da se izbegne gubitak podpritiska.

Dijamantsko bušenje pruža čistu, glatku rupu sa tačnim prečnikom, pa umetanje kanala, montaža rozete i zaptivanje idu brzo i uredno. Kod armiranih zidova i fasadnih slojeva (izolacija, završna struktura) Betomax planira sekvencu proboja tako da se svi slojevi sačuvaju ili dosledno obnove.

Prolazi kroz fasadu i konstruktivne elemente: položaj, nagib i kondenz

Kod izbijanja na fasadu posebno su važni položaj, nagib i zaptivanje. Ako se ventilator ili aspirator spajaju direktno sa spoljnim vazduhom, otvor mora biti izveden tako da:

• ima blagi pad ka spolja (najčešće 1–2%), kako bi se eventualni kondenz ili kapljice kiše izbacivale napolje, a ne vraćale ka unutra,
• omogući ugradnju rešetke ili završne kapice sa povratnom klapnom,
• ne naruši fasadni sistem (toplotna izolacija i završni sloj) – nakon proboja sledi pažljivo zaptivanje UV-otpornim, vodonepropusnim materijalima, uz obnavljanje slojeva po potrebi.

Posebne napomene:

• Ako je zid armiran ili u zoni serklaža, tačka se bira tako da ne seče ključnu armaturu.
• Kod dužih trasa i snažnijih aspiratora, poželjno je veći prečnik da bi buka bila manja i da bi uređaj radio rasterećenije.
• U višeporodičnim zgradama vodi se računa o buci i udaljenosti od prozora komšija; precizno, „tiho“ bušenje znači manji poremećaj u toku radova.

Kratka kontrolna lista pre bušenja ventilacije:

• odabrati prečnik prema uređaju i trasi,
• proveriti položaj armature i instalacija,
• planirati izlaz i nagib ka spolja,
• obezbediti rešetku/kapicu i povratnu klapnu,
• predvideti zaptivanje slojeva fasade nakon radova.

Betomax izvodi ove korake u jednoj poseti, što skraćuje vreme rada i ostavlja prostor čistim i spremnim za finalnu montažu uređaja.

Bušenje za vodovod i kanalizaciju

Vodovodne i odvodne instalacije traže pouzdane, vodonepropusne i trajno elastične prolaze. Najčešće dimenzije za vodu kreću se u opsegu fi 20–32, dok odvod obično traži veće prečnike poput fi 50, 75, 110 i više. Precizna rupa, pravilno zaptivanje i očuvanje konstrukcije čine razliku između prividno završenog posla i rešenja koje ostaje suvo, tiho i stabilno dugi niz godina.

Prolazi za vodovodne cevi (npr. 20, 25, 32) i određivanje rupa po spoljašnjem prečniku

Za vodu se koriste cevi sa različitim zidnim debljinama, pa je presudno da se rupa dimenzioniše prema stvarnom spoljašnjem prečniku cevi. Da bi se obezbedilo zaptivanje i dilatacija, praktična preporuka je:

• otvor = spoljašnji prečnik cevi + 10 do 20 mm, u zavisnosti od tipa zaptiva i da li se ugrađuje rukavac.

Zašto ova tolerancija:

• elastični zaptivni materijali rade najbolje kada imaju dovoljno prostora da apsorbuju mikro-pomeranja,
• cev se ne sme „uklepati“ u beton, jer promene temperature i opterećenja mogu dovesti do naprezanja i mikro-pukotina,
• ugradnja rukavca većeg prečnika čini prolaz servisno pristupačnim (kasnije je moguće izvlačenje ili zamena cevi bez oštećenja konstrukcije).

Dodatni saveti:

• kod prolaza kroz ploče i zidove u vlažnim zonama (kupatila, kuhinje), obavezno se štiti završna obloga; dijamantsko bušenje omogućava čist prelaz bez pucanja keramike,
• visine i rastojanja planiraju se prema instalaterskom standardu prostora, a otvor se postavlja tako da matice, ventili i priključci imaju dovoljno mesta za ugradnju bez naknadnog „krunjenja“,
• kod grupnih prolaza (npr. dovod hladne i tople vode paralelno), rupe se poravnavaju i ostavlja se dovoljno prostora između njih za zaptivanje i oblogu.

Betomax izvodi bušenje uz kontrolu mulja i zaštitu prostora, tako da nakon prolaza cevi zid ostaje čist, a završne obloge neoštećene.

Odvodne cevi: tipični prečnici (50, 75, 110 i više) i sigurni, prilagodljivi otvori

Odvod donosi veće prečnike i potrebu da se poštuju padovi i akustika. U praksi su česte veličine:

• fi 50 – za lokalne odvode (npr. lavabo, tuš),
• fi 75 – kada je veći protok ili se spajaju više sanitarija,
• fi 110 – glavni odvodi, WC i vertikale,
• veći prečnici – posebne instalacije, industrijski odvodi ili tehničke prostorije.

Pravila dobre izvedbe:

• otvor se dimenzioniše na spoljašnji prečnik cevi + 10 do 25 mm, u zavisnosti od sistema zaptivanja (manžetna, traka, elastično brtvilo, injektiranje),
• kod prolaza kroz ploče, ostavlja se rukavac i zaptivni prsten radi sprečavanja kapilarnog protoka i širenja mirisa,
• poštuju se padovi horizontalnih delova odvoda (tipično 1–2 cm/m) i izbegavaju oštri lomovi trase,
• kod konstrukcija sa pojačanom armaturom pažljivo se bira tačka proboja, kako se ne bi oslabila zona koja nosi opterećenje.

Zvučna udobnost:

• veći prečnici i brži tok vode mogu prenositi zvuk; elastično zaptivanje i postavljanje rukavca umanjuju prenos vibracija sa cevi na zid.
• glatke ivice rupe (kakve daje dijamantsko bušenje) smanjuju tačkaste naslone i „zujanje“ na spojevima.

Zaptivanje otvora posle provlačenja (dvokomponentne smole i elastična brtvila)

Završni kvalitet prolaza meri se zaptivanjem. Cilj je da spojevi budu vodonepropusni, dugotrajni i, po potrebi, gasnozaptivni (protiv prodora mirisa ili vlage).

Koraci pravilnog zaptivanja:

1. Priprema – unutrašnjost otvora se očisti od mulja i prašine; površina treba da bude suva ili prema uputstvu materijala blago vlažna.
2. Rukavac i prstenovi – po potrebi se ugrađuje rukavac; kod većih prečnika koriste se zaptivni prstenovi ili manžetne.
3. Materijal – biraju se dvokomponentne smole za trajno punjenje prstena ili elastična brtvila koja ostaju fleksibilna i kod mikro-pomeranja.
4. Ulivanje i zaglađivanje – zaptiv se pažljivo popunjava oko cevi ravnomerno, bez vazdušnih džepova; završna površina se zaglađuje.
5. Provera – vizuelna kontrola i, ako je potrebno, probno punjenje vodom (naročito kod odvodnih sistema ili tehničkih prolaza).
6. Obnova slojeva – ako je proboj rađen kroz fasadu ili hidroizolacioni sloj, sledi dosledna obnova sistema (premaz, traka, glet, završna struktura).

Prednosti ovakvog pristupa:

• nema propuštanja i kapilarnog povlačenja vlage,
• sprečava se širenje mirisa iz odvoda,
• spoj je servisno dostupan i moguće su naknadne intervencije bez oštećenja konstrukcije.

Najčešće greške i kako ih izbeći

• Bušenje bez prethodne provere: presretanje armature ili skrivenih vodova vodi skupim kvarovima i oštećenju statike.
• Pogrešan prečnik: preuzak otvor dovodi do naprezanja cevi; preširok otežava zaptivanje i estetski završetak.
• Bez rukavca u ploči: ukočeno „stezanje“ cevi u betonu povećava rizik od pukotina i curenja.
• Loše upravljanje muljem: nedovoljna zaštita prostora dovodi do oštećenja obloga i nepotrebnog čišćenja.
• Nepravilni padovi: slab ili prevelik pad na odvodu uzrokuje zadržavanje ili buku.
• Nedovoljno zaptivanje: porozni ili krti materijali vremenom propuste; potrebno je elastično ili smolno zaptivanje u skladu sa namenom.

Dobra praksa u nekoliko tačaka

• uvek planirati otvor prema spoljašnjem prečniku stvarne cevi/kanala,
• skenirati pre bušenja ploča, nosivih zidova i blizine šahtova,
• koristiti rukavce kod ploča i većih prolaza,
• čuvati pad i logiku trase (manje kolena, kraće dužine),
• završiti rad zaptivanjem primerenim uslovima (vlažno, spolja, mokra zona),
• raditi čisto, uz kontrolu mulja i zaštitu okolnih površina.

Uz ovakav pristup, prolazi za elektriku, ventilaciju i vodovod postaju predvidljiv i uredan deo radova. Dijamantsko bušenje daje tačnost i mirnoću konstrukcije, a Betomax obezbeđuje da projekat prođe bez improvizacije: tačna tačka, tačan prečnik, čiste ivice i pravilno zaptivanje.
