Dijamantsko sečenje armiranog betona sa gustom armaturom: Šta utiče na plan radova?

Sečenje armiranog betona sa gustom armaturom planira se prema rasporedu čelika, debljini i konstruktivnoj ulozi elementa, njegovom stanju, pristupu i načinu uklanjanja isečenih delova. Dijamantski alat može da preseče beton i ugrađenu armaturu, ali odluka o tome da li armatura sme da bude presečena zahteva procenu konstrukcije i jasno definisan zahvat.

Zašto gusta armatura menja plan sečenja?

Gusta armatura ne znači samo veliku količinu čelika u betonu. Za izvođenje su važni prečnik i razmak šipki, broj slojeva, smer pružanja, preklopi i lokalno zbijene zone kroz koje prolazi predviđeni rez.

Dva elementa iste debljine mogu zahtevati različitu pripremu. U jednom rez prolazi kroz ravnomerno raspoređene šipke, dok u drugom nailazi na nekoliko slojeva i preklopa u kratkom delu putanje. Takva razlika može uticati na napredovanje sečenja, opterećenje i habanje alata, kao i na potrebu za dodatnim proverama tokom rada.

Ne postoji jedan razmak šipki koji svaki element automatski svrstava u gusto armiran. Raspored čelika posmatra se zajedno sa debljinom betona, položajem reza i mogućnostima opreme.

Raspored čelika je važan koliko i njegova količina

Armatura nije nužno jednako raspoređena po celoj površini. U blizini oslonaca, spojeva, krajeva elemenata i postojećih otvora mogu se nalaziti zone sa većom koncentracijom čelika. Njihov konstruktivni značaj određuje projektant konstrukcije.

Zbog toga podatak da zid „ima dosta armature” nije dovoljno precizan. Potrebno je utvrditi šta se nalazi na planiranoj liniji reza i kakvu ulogu ta armatura ima.

Pomeranje otvora može promeniti količinu čelika kroz koju se seče, ali se njegov položaj ne menja samo radi lakšeg rada mašine. Svaka izmena mora odgovarati nameni otvora i konstruktivnom rešenju.

Zašto nacrt ne mora potpuno odgovarati izvedenom stanju

Projektna dokumentacija predstavlja važnu polaznu osnovu, ali ne mora prikazivati sve što je danas ugrađeno u konstrukciju. Tokom gradnje moglo je doći do izmena, a kasnije intervencije mogu uključivati dodatnu armaturu, čelične profile, sanirane zone ili drugačije izvedene spojeve.

Na ponašanje pri sečenju mogu uticati i razlike u betonu, naročito kada je element betoniran u više faza ili naknadno popravljan.

Dokumentaciju zato treba uporediti sa stanjem na objektu. Ako postoje nepoznanice na mestu zahvata, one se razjašnjavaju pregledom, merenjem, snimanjem ili dodatnim ispitivanjima prema stručnoj proceni.

Koje podatke izvođač mora da dobije?

Pouzdan plan počinje jasnim opisom zahvata. Izvođaču je potrebno više od podatka „otvor za vrata” ili „uklanjanje dela ploče”: mora da zna šta se seče, gde, u kojim uslovima i kako će odvojeni materijal biti uklonjen.

Armatura – položaj, prečnik i broj slojeva

O armaturi treba pribaviti raspoložive podatke o:

• smeru i položaju šipki, kako bi se utvrdilo šta predviđeni rez preseca;
• prečnicima i razmacima, koji utiču na količinu čelika u putanji alata;
• broju i dubini slojeva, naročito u debljim elementima;
• zaštitnom sloju betona, odnosno udaljenosti armature od površine;
• preklopima i dodatnim ojačanjima, gde čelik može biti lokalno koncentrisan.

Važno je razlikovati potvrđene podatke od pretpostavki. Ako je broj slojeva poznat samo iz starog nacrta, to treba jasno preneti izvođaču.

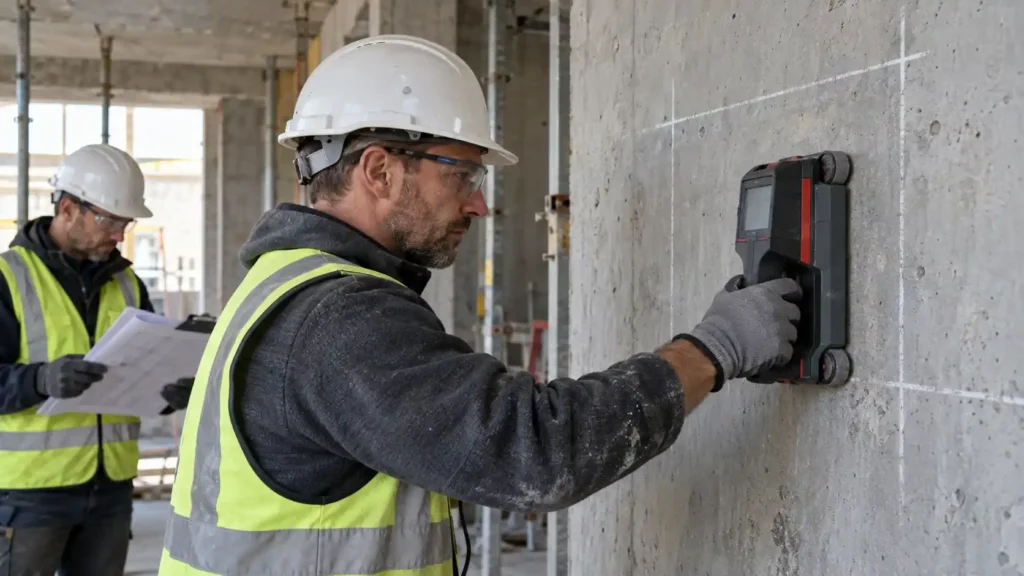

Snimanje betona odgovarajućim uređajima može pomoći u pronalaženju armature i drugih ugrađenih objekata. Međutim, mogućnosti i tačnost snimanja zavise od uređaja, dubine, rasporeda objekata i uslova na površini. Gusto raspoređene šipke i više slojeva mogu otežati tumačenje nalaza.

Snimak zato nije samostalna potvrda svih prečnika, položaja ili nosivosti elementa. On je deo podataka na osnovu kojih se donose stručne odluke.

Debljina, dimenzije otvora i pristup elementu

Debljina se odnosi na betonski element koji treba preseći. Malter, obloge i drugi završni slojevi mogu otežati njeno utvrđivanje, a lokalna zadebljanja mogu promeniti uslove rada.

Pored debljine, potrebno je definisati:

• tačne dimenzije i položaj otvora;
• udaljenost od ivica, oslonaca i susednih otvora;
• pristup sa jedne ili obe strane;
• prostor za dopremu, montažu i rad opreme;
• mogućnost bezbednog pričvršćivanja mašine;
• zahteve za završne ivice i eventualna ograničenja produžavanja reza izvan ugla otvora.

Poslednja stavka je posebno važna kada se zahtevaju precizno završeni uglovi. Geometrija kružnog diska utiče na završetak reza, pa obrada uglova mora biti rešena pre početka rada.

Ako je druga strana zida nepristupačna, potrebno je znati šta se iza nje nalazi. Zatvorena prostorija, instalacije ili prostor u upotrebi mogu zahtevati dodatnu organizaciju i zaštitu.

Uloga elementa i opterećenja koja prenosi

Zid, ploča, greda, stub i temeljni element imaju različite uloge u konstrukciji. Ni izgled ni debljina nisu dovoljni da naručilac sam zaključi da element nije noseći.

Treba utvrditi šta element nosi, kako je povezan sa ostatkom konstrukcije i kako bi otvor ili uklanjanje promenili prenos opterećenja. Važni su i položaj zahvata i stanje susednih delova.

Za prvi razgovor pripremite fotografiju šireg prostora, fotografije obe strane ako su dostupne i skicu sa merama. Širi kadar pokazuje prepreke i pristup koje fotografija samog mesta reza često ne otkriva.

Može li armatura da se preseče – i da li sme?

Ovo su dva različita pitanja koja moraju biti razjašnjena pre radova.

Dijamantski alat može seći beton i ugrađeni čelik

Dijamantski segmenti uklanjaju materijal abrazivnim dejstvom. Odgovarajuće testere i sajle mogu se koristiti za sečenje armiranog betona, uključujući čelične šipke u putanji reza.

Ipak, izbor alata mora odgovarati materijalu i predviđenom opterećenju. Veća koncentracija armature može zahtevati prilagođavanje režima rada i pažljiviju kontrolu habanja i hlađenja.

Tehnička sposobnost alata rešava pitanje presecanja materijala. Ona ne određuje kakve će posledice uklanjanje imati po konstrukciju.

Opravdanost presecanja određuje procena konstrukcije

Armatura zajedno sa betonom učestvuje u prenošenju opterećenja. Presecanjem šipki i uklanjanjem dela elementa može se promeniti taj prenos, čak i kada su rezovi ravni i izvedeni bez udarnog razbijanja.

Procena zato mora obuhvatiti konačno stanje i sve značajne faze izvođenja. Konstrukcija može zahtevati privremeno obezbeđenje pre nego što trajno ojačanje počne da preuzima svoju ulogu.

Projektant konstrukcije određuje da li je zahvat prihvatljiv, da li su potrebne izmene i kakvo podupiranje ili ojačanje treba predvideti. Izvođač sečenja na osnovu definisanog zahvata planira opremu i organizaciju svog rada.

„Može da se preseče” opisuje mogućnost alata. „Sme da se preseče” zahteva procenu konstrukcije i definisan zahvat.

Manje vibracija i odsustvo udarnog razbijanja ne uklanjaju posledice presecanja armature. Bezbednost zavisi i od onoga što ostaje nakon reza.

Prednapregnuti elementi zahtevaju posebnu proveru

Kablovi i užad za prednaprezanje razlikuju se od običnih armaturnih šipki. U njima može postojati značajna sila zatezanja, zbog čega njihovo oštećenje može imati ozbiljne posledice.

Ako dokumentacija ili pregled ukazuju na prednapregnutu konstrukciju, zahvat zahteva posebnu stručnu procenu. Nepoznat čelični element ne sme se automatski tretirati kao obična armatura, niti se njegova priroda pouzdano utvrđuje samo jednim snimkom.

Kako stanje konstrukcije menja plan radova?

Plan sečenja mora odgovarati stvarnom stanju objekta. Isti otvor u očuvanom elementu i u elementu sa oštećenjima može zahtevati različite provere i mere obezbeđenja.

Pukotine, korozija i ranije popravke

Vidljive pukotine, odvajanje zaštitnog sloja, tragovi korozije i sanirane površine predstavljaju podatke koje treba preneti projektantu i izvođaču.

Fotografija može pokazati gde se promena nalazi, ali ne utvrđuje pouzdano njen uzrok ili uticaj na nosivost. Po potrebi se obavljaju pregled i dodatna ispitivanja.

Oštećenja mogu uticati i na mesto pričvršćivanja opreme. Podloga za pričvršćivanje mora biti pogodna za sile koje se tokom rada prenose na nju; odabir mesta montaže ne zasniva se samo na tome gde ima dovoljno prostora.

Kada su potrebni podupiranje ili ojačanje?

Tri različita zadatka često se pogrešno poistovećuju:

• Privremeno podupiranje obezbeđuje konstrukciju tokom određenih faza radova.
• Trajno ojačanje omogućava predviđeno funkcionisanje konstrukcije nakon izvedenog zahvata.
• Prihvat isečenog dela sprečava njegovo nekontrolisano pomeranje ili pad i omogućava uklanjanje.

Prisustvo jednog sistema ne znači da su ostala dva zadatka rešena. Dizalica koja prihvata segment ne zamenjuje konstruktivno podupiranje, a privremeni podupirači ne predstavljaju automatski trajno rešenje novog otvora.

Potrebu, položaj i način korišćenja ovih sistema određuju odgovarajući stručnjaci kroz plan zahvata.

Nosivost treba proveriti i tokom uklanjanja

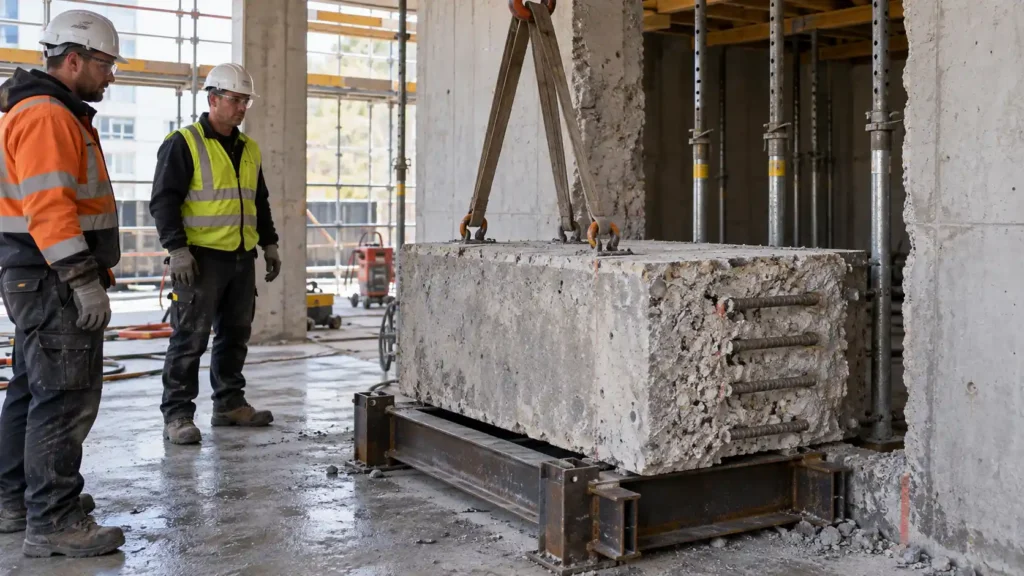

Odvojeni beton, oprema i transportna sredstva opterećuju površine na kojima se nalaze. Ako se isečeni delovi privremeno gomilaju na ploči, opterećenje može biti znatno veće nego što naručilac očekuje.

Zato se unapred određuju mesto prihvata, dozvoljeno odlaganje, put transporta i način odvoza. Privremene platforme i druga obezbeđenja moraju biti predviđeni za opterećenja koja će stvarno nastati.

Problem se izbegava planiranjem celog puta materijala, od odvajanja do izlaska iz objekta.

Kako se biraju oprema i redosled zahvata?

Oprema se bira prema potvrđenim uslovima, a redosled radova prema konstruktivnom rešenju i načinu obezbeđenja delova. Gusta armatura je važan činilac, ali nije jedini.

Kada se rad planira dijamantskom testerom?

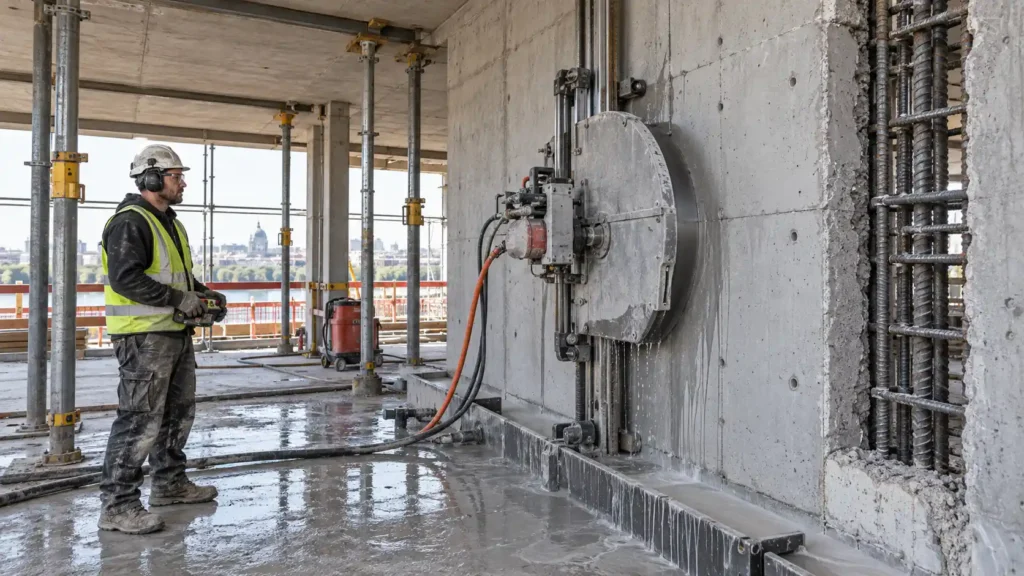

Dijamantska testera može biti odgovarajuće rešenje kada su dubina, pristup i geometrija zahvata u okviru mogućnosti odabrane opreme i kada postoje uslovi za njenu bezbednu montažu.

Kod sečenja armiranog betona dijamantskim testerama procenjuju se putanja reza, dostupnost površine, prostor za vođicu i disk, kao i zahtevi za završne ivice.

Gusta armatura sama po sebi ne isključuje testeru. Važno je da odabrani dijamantski alat i način rada odgovaraju betonu i čeliku kroz koje rez prolazi.

Kada debljina i pristup opravdavaju dijamantsku sajlu?

Sajla se razmatra kod velikih preseka ili kada oblik elementa i uslovi pristupa otežavaju primenu testere. Njeno kretanje preko vodećih elemenata omogućava drugačije postavljanje sistema i putanju sečenja.

Za sečenje debelih betonskih elemenata dijamantskom sajlom potrebno je planirati provlačenje i vođenje sajle, postavljanje opreme, hlađenje i zaštićenu radnu zonu.

Sajla nije automatski bolji izbor samo zato što postoji mnogo armature. Njena primena zavisi od celog zahvata, uključujući mogućnost bezbednog odvajanja i uklanjanja delova.

Masa delova utiče na podelu i uklanjanje

Dimenzije otvora ne određuju same po sebi koliko će segmenata biti isečeno. Podela zavisi od njihove mase, načina prihvata, opreme za podizanje, nosivosti površina i puta iznošenja.

Veliki segment može zahtevati opremu koja ne može da priđe mestu zahvata. Manji segmenti mogu olakšati transport, ali zahtevaju više rezova i zaseban plan prihvata.

Ne postoji univerzalan redosled rezova za sve zidove ili ploče. Redosled se određuje tako da konstrukcija i delovi koji se uklanjaju budu obezbeđeni u svakoj fazi. Pre završnog odvajanja mora biti rešeno šta sprečava pomeranje ili pad segmenta.

Hlađenje, pričvršćivanje i kontrola rada

Dijamantski alat, režim rada i održavanje opreme usklađuju se sa materijalom i uputstvima proizvođača. Kod mokrog sečenja voda služi za hlađenje i smanjenje rasipanja prašine, ali istovremeno nastaje mulj koji treba prikupiti.

Kod sajle važni su pravilno vođenje, zatezanje i stanje sistema. Kod testere proveravaju se pričvršćivanje, vođica, disk i zaštitni delovi opreme.

Pre početka rada treba obezbediti:

• odgovarajuće napajanje i dovod vode za predviđenu opremu;
• sakupljanje otpadne vode i mulja, bez nekontrolisanog oticanja kroz objekat;
• proveru i zaštitu instalacija, naročito u blizini reza;
• ograničenje pristupa radnoj zoni i koordinaciju sa drugim radovima;
• mere zaštite od buke i prašine, uključujući ličnu zaštitnu opremu prema proceni rizika.

Mokro sečenje smanjuje prašinu, ali ne znači da je svaka opasnost od njenog udisanja uklonjena. Zaštita se planira prema stvarnim uslovima rada.

Šta ako se tokom sečenja otkrije neočekivana armatura?

Prolazak kroz čelik može usporiti napredovanje alata. Takva promena ne znači automatski da postoji problem, ali ne opravdava ni nekontrolisano povećavanje pritiska ili nastavak bez procene.

Nepoznati ugrađeni element, pomeranje segmenta, nove pukotine ili neuobičajeno ponašanje opreme zahtevaju prekid i proveru. Važno je utvrditi da li je odstupanje samo pitanje režima rada ili menja pretpostavke na kojima je zahvat odobren.

Smanjen napredak, nepravilno habanje i neuobičajeno zagrevanje mogu imati više uzroka: neodgovarajući alat, nedovoljno hlađenje, stanje mašine, način vođenja ili drugačiji materijal od očekivanog. Uzrok utvrđuje osposobljeni izvođač, bez nagađanja na osnovu jednog pokazatelja.

Ko proverava odstupanje i odobrava nastavak?

Pre radova treba dogovoriti ko zaustavlja zahvat, ko beleži nalaz i ko donosi odluku o nastavku.

Ako odstupanje utiče na konstruktivno rešenje, uključuje se projektant konstrukcije. Ako je problem u opremi ili režimu rada, izvođač ga rešava u okviru odobrenog zahvata i uputstava proizvođača.

Nastavak ne treba zasnivati na tome što je „ostalo još malo do kraja”. Upravo završno odvajanje može promeniti način oslanjanja i ponašanje segmenta.

Kako predvideti vreme za dodatne provere?

Trajanje zahvata obuhvata više od vremena dok alat seče. U plan ulaze montaža, obezbeđenje, kontrolne tačke, prihvat i podizanje delova, iznošenje i čišćenje.

Kod nepotpune dokumentacije treba unapred razjasniti kako dodatna provera utiče na raspored. Ako objekat ostaje u upotrebi, dogovaraju se i periodi rada, pristup prostorijama i usklađivanje sa drugim ekipama.

Dužina reza nije dovoljna za pouzdano obećanje roka. Raspored mora odgovarati svim fazama zahvata i poznatim neizvesnostima.

Primer zahvata – otvor u zidu debljine 40 cm

Zamislimo zahtev za otvor dimenzija 120 × 210 cm u armiranobetonskom zidu debljine 40 cm. Ovo je ilustrativan primer koji pokazuje kako poznate mere prerastaju u plan izvođenja.

Početni zahtev i podaci koji nedostaju

Naručilac ima fotografiju zida i nacrt koji prikazuje armaturu u dva sloja. Međutim, nije potvrđeno da nacrt odgovara izvedenom stanju, nije procenjena posledica novog otvora i nije definisano uklanjanje materijala.

Pre izbora opreme potrebno je razjasniti konstruktivnu ulogu zida, armaturu na mestu zahvata, potrebu za obezbeđenjem i uslove pristupa.

Kako provere menjaju plan?

Ako se utvrdi da je otvor prihvatljiv uz određeno ojačanje, plan sečenja usklađuje se sa njegovom ugradnjom i predviđenim fazama rada. Ako je na mestu zahvata više čelika nego što pokazuje dokumentacija, izvođač prilagođava izbor alata i procenu trajanja, dok se eventualna promena konstruktivnih pretpostavki vraća projektantu.

Pristup određuje gde oprema može biti postavljena, a put iznošenja utiče na dimenzije segmenata. Ako početni zahtev nije prihvatljiv, razmatra se promena položaja, dimenzija ili konstruktivnog rešenja.

Moguće rešenje utvrđuje se pre sečenja, a ne tek kada otvor počne da se formira.

Zašto je uklanjanje jednako važno kao rez?

Zapremina dela zida koji odgovara navedenom otvoru iznosi:

1,20 × 2,10 × 0,40 = 1,008 m³

Uz pretpostavljenu zapreminsku masu armiranog betona od 2.500 kg/m³, orijentaciona masa je:

1,008 × 2.500 = 2.520 kg, odnosno približno 2,5 tone.

Ovaj prikaz pokazuje red veličine. Za stvarni zahvat masa se proverava prema materijalu i dimenzijama, a oprema za podizanje bira se i prema načinu prihvata, položaju tereta, dohvatu i drugim relevantnim uslovima.

Čak i otvor uobičajenih dimenzija može podrazumevati uklanjanje veoma teškog materijala. Zato se pre završnog odvajanja moraju rešiti podela delova, njihovo obezbeđenje i ceo put iz objekta.

Pripremite podatke za procenu zahvata

Ako planirate sečenje armiranog betona sa gustom armaturom, pripremite fotografije, skicu sa merama, podatak o debljini i raspoloživu dokumentaciju. Navedite poznata oštećenja, ranije intervencije i ograničenja pristupa, kao i podatke koje još nemate.
