Sečenje otvora u betonskoj ploči za novo stepenište: Šta treba isplanirati?

Sečenje otvora u betonskoj ploči za stepenište treba planirati nakon usklađivanja položaja i mera stepeništa sa konstrukcijom objekta, instalacijama i načinom uklanjanja betona. Širina stepeništa nije dovoljna za određivanje otvora: potrebno je proveriti slobodnu visinu prolaska, oslonce, završne slojeve i prostor za kretanje na obe etaže.

Novi otvor može omogućiti povezivanje prizemlja i sprata, pristup uređenom potkrovlju ili spajanje prostora sa podrumom. Da bi takva veza bila funkcionalna, priprema mora obuhvatiti ceo zahvat — od provere postojeće ploče do ugradnje stepeništa i zaštite njegovog oboda.

Šest stvari koje treba rešiti pre sečenja

Pre obeležavanja otvora i dolaska opreme potrebno je usaglasiti:

1. Položaj otvora prema konstrukciji i rasporedu prostorija na obe etaže.
2. Mere stepeništa i otvora, uključujući podeste, oslonce, spojeve i obloge.
3. Slobodnu visinu prolaska duž stepeništa i pri izlasku na gornju etažu.
4. Konstrukciju i instalacije u području zahvata.
5. Osiguranje i uklanjanje betona, sa planom prihvata, iznošenja i odvoza.
6. Redosled narednih radova, naročito ojačanja, ugradnje stepeništa i završne obrade.

Ove odluke zavise jedna od druge. Ojačanje uz obod može smanjiti raspoloživi prostor, dok promena pravca stepeništa može zahtevati drugačiju dužinu otvora. Zato konačne mere treba potvrditi tek kada su svi elementi međusobno usklađeni.

Da li je novi otvor u ploči izvodljiv?

Prvo pitanje nije kojom mašinom se beton seče, već da li postojeća konstrukcija može da prihvati planiranu izmenu.

Međuspratna ploča prenosi opterećenja prema gredama, zidovima, stubovima ili drugim osloncima. Uklanjanjem dela ploče i presecanjem armature menja se taj prenos. Posledice zavise od položaja i dimenzija otvora, vrste konstrukcije i opterećenja koja deluju na nju.

Zbog toga otvor iste veličine može biti prihvatljiv na jednom mestu, a zahtevati značajno drugačije rešenje na drugom.

Šta proverava projektant konstrukcije?

Projektant konstrukcije utvrđuje kako postojeća ploča radi i kakav uticaj ima novi otvor. Provera obuhvata:

• vrstu ploče, njen raspon i način oslanjanja;
• debljinu nosećeg betona i raspored armature;
• položaj greda, stubova i nosećih zidova;
• postojeće pukotine, oštećenja i ranije izmene;
• prenos opterećenja oko budućeg otvora;
• opterećenja i oslonce novog stepeništa;
• ponašanje konstrukcije tokom pojedinih faza radova.

Posebno je važno proveriti gde se stepenište oslanja. Njegova težina i opterećenje od korišćenja moraju imati odgovarajući put prenosa do konstrukcije. Ne može se pretpostaviti da svaki deo oboda novog otvora može prihvatiti oslonac stepeništa.

Provera obuhvata i konačno stanje i privremene faze izvođenja. Konstrukcija koja je odgovarajuća nakon ugradnje svih predviđenih elemenata ne mora biti bezbedna u fazi kada je beton uklonjen, a ojačanje još nije završeno.

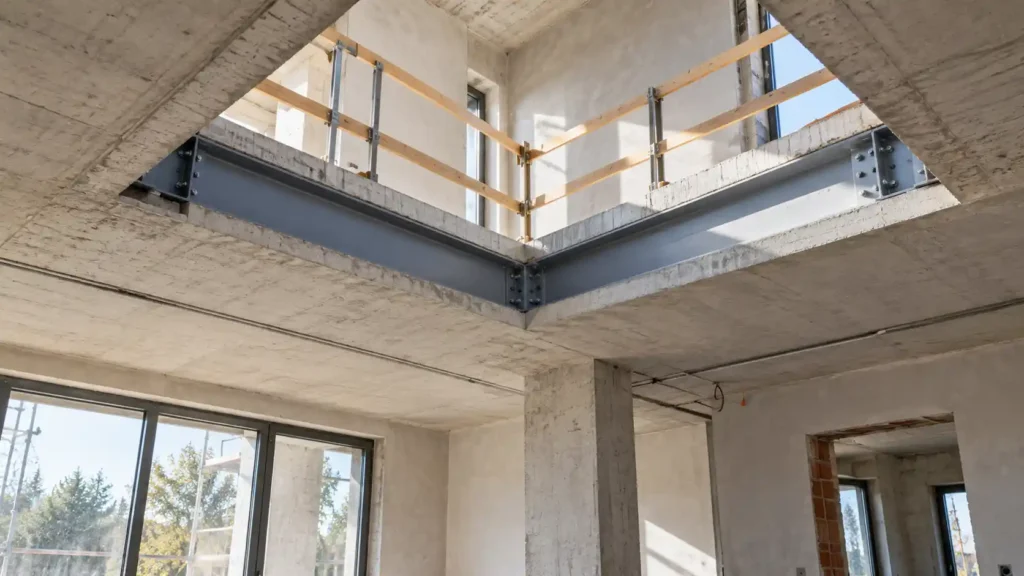

Kada je potrebno ojačanje?

Ojačanje je potrebno kada postojeća konstrukcija sa planiranim otvorom ne ispunjava zahtevane uslove nosivosti ili upotrebljivosti.

U zavisnosti od objekta, rešenje može uključiti čelične elemente, dodatne oslonce ili druge projektovane mere. Dimenzije i način povezivanja određuju se prema konkretnom proračunu, a ne prema veličini otvora posmatranoj izdvojeno.

Važno je razlikovati:

• trajno ojačanje, koje ostaje deo konstrukcije nakon završetka zahvata;
• privremeno podupiranje, koje obezbeđuje uslove tokom određenih faza izvođenja.

Privremeni podupirači ne zamenjuju trajno ojačanje. Njihovo uklanjanje takođe nije vezano samo za završetak sečenja, već za ispunjenje uslova predviđenih projektom.

Kod pojedinih rešenja deo trajnog ojačanja izvodi se pre uklanjanja betona. Kod drugih se radovi odvijaju kroz više usaglašenih faza. Redosled je deo konstruktivnog rešenja.

Šta ako nema nacrta objekta?

Nedostatak nacrta znači da izvedeno stanje mora da se utvrdi odgovarajućim pregledom i ispitivanjima.

Ravan plafon ne pokazuje pouzdano vrstu ploče, raspored armature ili položaj svih nosećih elemenata. Završne obloge mogu prikriti grede, rebra i ranije intervencije.

Prema proceni stručnog lica, mogu biti potrebni snimanje armature, lokalno otvaranje obloga i dodatna ispitivanja konstrukcije.

Posebno se razmatraju rebraste, montažne, šuplje i prednapregnute ploče. Njihovo ponašanje razlikuje se od pune armiranobetonske ploče. Kod prednapregnutih sistema oštećenje zategnutih elemenata predstavlja poseban rizik i zahteva specijalistički pristup.

Položaj i mere otvora uskladite sa stepeništem

Precizno sečenje ima smisla kada su zadate odgovarajuće mere. Ako je otvor određen bez provere stepeništa u osnovi i preseku, pravilno izveden rez može ostaviti problem za narednu fazu.

Najčešća ograničenja odnose se na početak stepeništa, izlazak na gornju etažu, slobodnu visinu i prostor koji zauzimaju oslonci ili ojačanje.

Proverite početak i izlazak na obe etaže

Na donjoj etaži potrebno je obezbediti prilaz početku stepeništa. Na gornjoj se proveravaju izlazak, podest i nastavak kretanja.

Pri izboru položaja razmotrite:

• da li stepenište ometa otvaranje vrata;
• da li su prilaz i izlazak dovoljno prohodni;
• da li se podest uklapa u raspored prostorija;
• gde se nalaze pregrade i postojeći prolazi;
• koliko prostora zauzimaju ograda i njeni spojevi;
• kako se željeni položaj uklapa u konstruktivna ograničenja.

Položaj treba proveriti na osnovama obe etaže i u preseku. Obeležavanje pravougaonika na podu gornje prostorije pokazuje samo deo potrebnih podataka.

Ako se stepenište pomera radi bolje organizacije prostorije, ponovo se proverava i položaj otvora prema konstrukciji. Prostorno povoljnije rešenje nije automatski i konstruktivno prihvatljivo.

Visina etaže nije isto što i slobodna visina

Visina između završenih podova predstavlja ukupnu visinu koju stepenište savladava. Ona utiče na broj i visinu stepenika, kao i na ukupnu geometriju stepeništa.

Slobodna visina prolaska predstavlja raspoloživu visinu iznad stepenika ili podesta do ploče, grede, plafona ili druge prepreke.

Ove mere moraju se posmatrati zajedno. Stepenište može pravilno povezivati dva poda, a da iznad pojedinih stepenika ostane nedovoljno prostora za prolazak.

U proveru se uključuju:

• buduća debljina podnih slojeva;
• obloga stepenika;
• debljina ploče;
• grede i elementi ojačanja;
• eventualni spušteni plafon.

Ako se meri od nezavršenog poda, a nova obloga nije uračunata, konačna visina etaže može se razlikovati od one prema kojoj je stepenište izrađeno. To može uticati na visinu prvog ili poslednjeg stepenika i na ujednačenost koraka.

Potrebna slobodna visina određuje se prema nameni prostora i zahtevima projekta. Proverava se duž putanje penjanja, naročito kod ivice otvora.

Zašto otvor može biti prekratak iako je dovoljno širok?

Širina stepenišnog kraka ne određuje dužinu otvora. Na nju utiču pravac penjanja, nagib, podesti i mesto na kojem stepenište prolazi ispod preostalog dela ploče.

Na primer, planirana širina može odgovarati stepeništu, ali se pri penjanju korisnik približava donjoj ivici betona jer otvor počinje prekasno. Problem se prepoznaje u preseku, proverom slobodne visine iznad stepenika.

Ispravka može zahtevati promenu geometrije stepeništa, pomeranje otvora ili njegovo produžavanje. Svaka promena mora biti usklađena sa konstrukcijom.

Provera pre sečenja sprečava naknadno proširivanje otvora, ponovni unos opreme i dodatne radove u već pripremljenom prostoru.

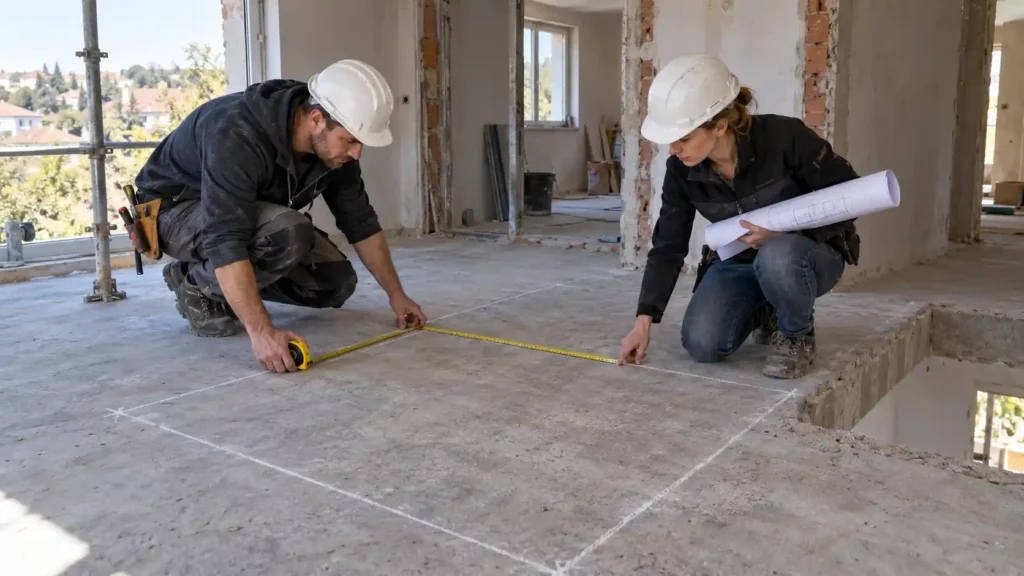

Potvrdite mere pre obeležavanja

Pre prenošenja mera na ploču projektant, proizvođač stepeništa i izvođač sečenja treba da koriste isti usaglašeni nacrt.

U njemu moraju biti jasni položaj, dimenzije i tačke od kojih se meri. Postojeći zid sa oblogom ili neravna ivica poda ne mora biti pouzdana referenca.

Razlikuju se mere otvora u betonu i završne svetle mere nakon ugradnje ojačanja, oblaganja i drugih elemenata.

Ako se stepenište izrađuje unapred, usaglašavaju se dopuštena odstupanja i način kontrole. Ako se konačna izrada zasniva na izvedenom stanju, određuje se faza u kojoj se obavlja završno merenje.

Armatura, instalacije i debljina ploče

Dostupni nacrti pomažu pripremi, ali moraju da se uporede sa objektom. Naknadne instalacije i adaptacije često nisu prikazane u prvobitnoj dokumentaciji.

Šta može biti skriveno u zoni otvora?

U području zahvata mogu se nalaziti armatura, električni vodovi, cevi i podno grejanje. Instalacije mogu prolaziti kroz beton, kroz podne slojeve ili ispod ploče, iza plafonske obloge donje etaže.

Zato se proverava šira zona od same linije reza, uključujući mesta pričvršćivanja opreme i predviđenih novih elemenata.

Potrebno je razlikovati noseći beton od ukupne debljine poda. Košuljica, izolacija, lepak i završna obloga povećavaju ukupnu debljinu, ali nisu isto što i noseća ploča.

Ta razlika utiče na izbor postupka, dubinu sečenja i procenu količine materijala koji se uklanja.

Kako se proverava izvedeno stanje?

Provera obuhvata dokumentaciju, pregled prostora na obe etaže i odgovarajuće snimanje ili dodatna ispitivanja prema stručnoj proceni.

Snimanje može pomoći u otkrivanju armature i ugrađenih elemenata. Pouzdanost nalaza zavisi od uslova, dubine, rasporeda elemenata i primenjene opreme, pa nejasni rezultati mogu zahtevati dopunsku proveru.

Utvrđen položaj armature ne predstavlja potvrdu da ona sme da se preseče. O njenom uticaju i potrebnim merama odlučuje projektant konstrukcije.

Instalacije koje se nalaze u zoni zahvata moraju biti rešene pre sečenja. Izmeštanje, isključenje i zaštita usaglašavaju se sa odgovarajućim izvođačem instalaterskih radova.

Kada se rad zaustavlja radi dodatne provere?

Dodatna provera potrebna je kada se pojave:

• neočekivana armatura ili ugrađeni element;
• instalacija na planiranoj liniji reza;
• drugačija debljina ili sastav ploče;
• neslaganje obeleženih mera sa projektom;
• nepoznata pukotina, oštećenje ili pomeranje.

Linija reza se ne pomera samoinicijativno radi zaobilaženja prepreke. Čak i mala promena može uticati na završne mere stepeništa, položaj oslonaca ili preostalu armaturu.

Novi podatak najpre se razmatra sa odgovornim stručnim licem, a zatim se potvrđuje način nastavka.

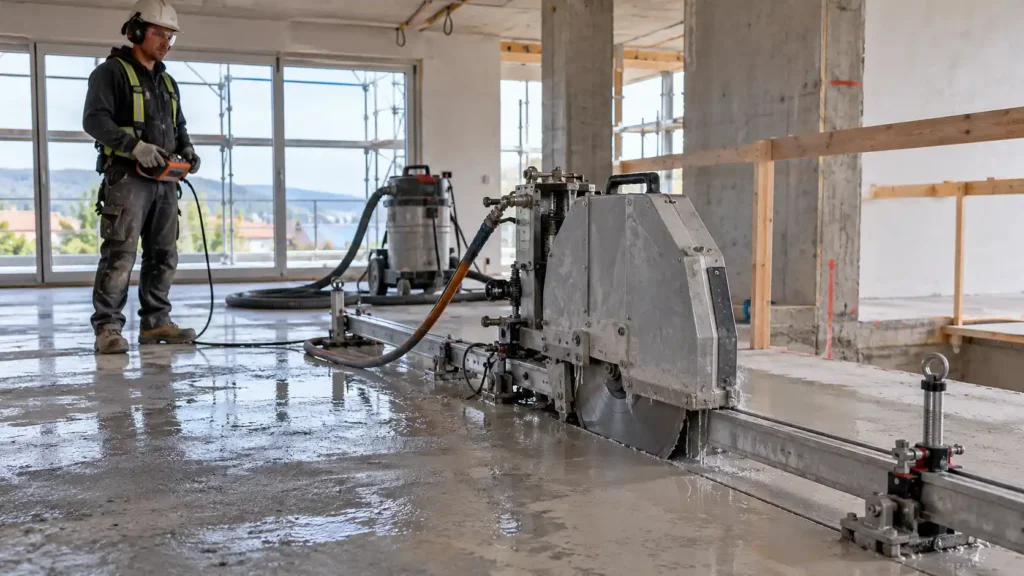

Kako se planira dijamantsko sečenje?

Za formiranje preciznog otvora u armiranobetonskoj ploči koristi se sečenje betona dijamantskim testerama. Oprema i postupak prilagođavaju se konstrukciji, pristupu i planiranom uklanjanju betona.

Izbor opreme zavisi i od pristupa

Debljina ploče i armatura važni su za izbor mašine, ali se istovremeno proveravaju radni prostor i mogućnost unosa opreme.

Na spratu sa uskim hodnikom ili ograničenim pristupom određena mašina može biti nepraktična, iako njena dubina sečenja odgovara zahvatu.

Potrebno je razmotriti:

• dimenzije i masu opreme;
• pristup etaži i putanju unosa;
• prostor za postavljanje i upravljanje;
• način oslanjanja ili pričvršćivanja;
• napajanje i dovod vode;
• opterećenja koja oprema prenosi na ploču.

Izbor mašine mora odgovarati radu u zatvorenom prostoru. Samohodna podna testera nije univerzalno rešenje za svaki međuspratni otvor.

Precizne ivice i završavanje uglova

Ravne ivice olakšavaju ugradnju ojačanja, stepeništa i obloga. Važno je da otvor bude pravilno pozicioniran i izveden u dogovorenim odstupanjima.

Posebno se planiraju uglovi. Zbog kružnog oblika diska, potpuno prosecanje može zahtevati produženje reza izvan granice otvora.

Dozvoljeni završetak reza mora biti usaglašen pre rada. Ako produženje nije prihvatljivo, uglovi se završavaju dodatnim bušenjem ili drugim odgovarajućim postupkom.

Naknadna obrada zavisi od stanja ivica i zahteva ugradnje. Otvor koji prihvata čelične elemente i obloge ne mora imati iste završne zahteve kao vidljiva betonska površina.

Šta dobijate u odnosu na razbijanje?

Dijamantsko sečenje omogućava kontrolisano presecanje betona i armature, uz manje udarnog delovanja nego razbijanje. Prednost je posebno važna kada okolna ploča ostaje deo konstrukcije.

Sečenje proizvodi buku i zahteva zaštitu prostora. Mokri postupak smanjuje oslobađanje prašine, ali voda i betonski mulj moraju da se prikupe.

Osiguranje i uklanjanje isečenog betona

Zahvat mora da obuhvati ono što se događa kada je segment odvojen od ploče. Masa, prihvat i transport rešavaju se pre njegovog oslobađanja.

Isečeni beton ne sme nekontrolisano da padne na donju etažu. Takav pad ugrožava ljude, instalacije i konstrukciju ispod.

Podupiranje konstrukcije i prihvat segmenta

Planiranje obuhvata tri zadatka:

• stabilnost preostale ploče;
• pridržavanje dela koji se uklanja;
• kontrolisano premeštanje odvojenog betona.

Podupiranje konstrukcije ne znači automatski da je obezbeđen i segment za uklanjanje. Za njega se predviđa odgovarajući način prihvata.

Proveravaju se i oslonci privremenih mera: konstrukcija ispod mora moći da prihvati opterećenja koja joj se prenose. Raspored podupiranja, oprema i redosled izvođenja određuju se prema projektu i planu radova.

Jedan segment ili više manjih delova?

Odluka zavisi od mase, pristupa, opreme i mogućnosti iznošenja.

Veći segment može zahtevati opremu koja se ne može uneti u objekat. Podela na više delova olakšava pojedine operacije, ali povećava dužinu rezova i broj prihvata.

Isti otvor zato može zahtevati drugačiju organizaciju u prizemlju sa širokim pristupom i na spratu sa uskim hodnikom.

Veličina segmenata određuje se prema bezbednom rukovanju i nosivosti putanje transporta, uključujući mesta privremenog odlaganja.

Zaštita donje etaže i novog otvora

Prostor ispod radova mora biti izdvojen, sa kontrolisanim pristupom. Završne površine i instalacije štite se od vode, mulja i sitnih delova.

Beton se ne gomila proizvoljno uz otvor. Privremeno odloženi segmenti mogu značajno opteretiti preostalu ploču.

Putanja iznošenja treba da bude prohodna, a odvoz usklađen sa nastavkom radova.

Nakon formiranja otvora obezbeđuje se odgovarajuća zaštita od pada. Opasnost ostaje i nakon završetka sečenja, sve dok otvor nije trajno uređen i zaštićen.

Redosled radova i zaštita prostora

U objektu koji se koristi potrebno je unapred usaglasiti radnu zonu, pristup prostorijama i termine izvođenja. Organizacija treba da zaštiti korisnike prostora i omogući neometan nastavak adaptacije.

Prašina, voda, mulj i buka

Kod mokrog sečenja voda sa betonskim česticama prikuplja se u zoni rada. Kontroliše se i njeno prodiranje na donju etažu kroz rezove, pukotine i postojeće prodore.

Zaštita obuhvata podove, obloge, nameštaj i instalacije. Prekrivanje gornjeg poda nije dovoljno ako voda može da dospe do plafona prostorije ispod.

Mulj se prikuplja i zbrinjava odgovarajućim postupkom. Nekontrolisano ispuštanje može zaprljati prostor i izazvati probleme sa odvodima.

Bučni radovi i prolaz stanara ili zaposlenih dogovaraju se unapred. Ako se bezbedno razdvajanje ne može obezbediti, pogođeni deo prostora privremeno se isključuje iz korišćenja.

Koje faze prethode ugradnji stepeništa?

Tačan redosled određuje projekat, a zahvat obuhvata sledeće faze:

1. Potvrdu projekta i mera otvora, stepeništa i oslonaca.
2. Proveru instalacija i pripremu prostora, uključujući zaštitu obe etaže.
3. Izvođenje predviđenih konstruktivnih mera u utvrđenom redosledu.
4. Sečenje i kontrolisano uklanjanje betona.
5. Kontrolu otvora i dovršavanje ojačanja, kada je predviđeno.
6. Ugradnju stepeništa, ograde i završnih obloga.

Pojedini koraci mogu se izvoditi kroz više etapa. Ojačanje koje je potrebno pre uklanjanja betona ne može se odložiti radi bržeg početka sečenja.

Ko potvrđuje spremnost za naredne radove?

Kontrola obuhvata položaj, dimenzije, uglove, stanje ivica, oslonce i izvedene konstruktivne mere.

Projektant konstrukcije i stručni nadzor, kada je angažovan, određuju uslove za nastavak i uklanjanje privremenih oslonaca. Proizvođač ili izvođač stepeništa proverava mere i uslove ugradnje u okviru svoje odgovornosti.

Jasna podela zadataka sprečava da se pretpostavi kako je važnu proveru već obavio drugi učesnik.

Primer planiranja otvora

Sledeći ilustrativni primer pokazuje kako se položaj, visina i konstrukcija usaglašavaju pri povezivanju sprata sa potkrovljem.

Početno stanje i ograničenje

Vlasnik želi unutrašnje stepenište uz zid, kako bi sačuvao što više slobodnog prostora. Predloženi otvor odgovara širini stepeništa i deluje pogodno u osnovi gornje etaže.

Provera preseka pokazuje da otvor počinje prekasno u odnosu na pravac penjanja. Iznad dela stepenika ostaje nedovoljna slobodna visina.

Problem je otkriven pre sečenja, pa je moguće razmotriti drugačiju geometriju ili položaj.

Usaglašavanje položaja i postupka

Projektant stepeništa razmatra promenu rasporeda, a projektant konstrukcije proverava da li predloženo produženje ili pomeranje otvora može biti prihvaćeno.

Ako grede ili drugi elementi ograničavaju promenu, traži se drugo prostorno rešenje. Konačne mere potvrđuju se nakon usaglašavanja.

Izvođač sečenja zatim proverava pristup, opremu i uklanjanje betona. Uzak hodnik može zahtevati drugačiju podelu segmenata nego što bi bila moguća pri širokom spoljašnjem pristupu.

Provera otvora pre ugradnje

Nakon radova proverava se da li izvedene mere odgovaraju projektu i koliko prostora ostaje posle ojačanja i oblaganja.

Kontrolišu se oslonci, završne visine podova i uslovi postavljanja ograde.

Primer pokazuje zašto je provera slobodne visine u preseku jednako važna kao provera širine. Kada se problem otkrije na crtežu, izbegavaju se naknadni rezovi i ponovna organizacija radova.

Šta pripremiti za procenu i ponudu?

Početna procena je korisnija kada izvođač dobije podatke o planiranom otvoru i uslovima objekta.

Fotografije, dokumentacija i uslovi pristupa

Pripremite:

• lokaciju objekta i etažu;
• fotografije prostora iznad i ispod ploče;
• dostupne nacrte i projektno rešenje;
• predloženi položaj i mere otvora;
• poznate podatke o ploči i instalacijama;
• opis pristupa i mogućnosti unosa opreme;
• podatak da li se prostor koristi tokom radova;
• željeni termin i ograničenja vremena rada;
• potrebu za iznošenjem i odvozom betona.

Fotografije treba da pokažu širi prostor, prilaz i prepreke, a ne samo mesto budućeg reza.

Fotografije i okvirne mere pomažu početnom razgovoru, ali ne zamenjuju pregled i konstruktivne provere.

Šta utiče na cenu i rok?

Cena zavisi od debljine i armature, ukupne dužine rezova, završavanja uglova, pristupa i uklanjanja segmenata.

Zaštita uređenih prostorija, iznošenje kroz objekat i ograničeni termini takođe utiču na organizaciju. Dva otvora iste površine mogu zahtevati različit obim rada.

Ponuda treba jasno da razdvoji sečenje, prihvat, iznošenje, odvoz, zaštitu i eventualne dodatne radove. Projektovanje i ojačanje takođe moraju imati određen obim i odgovornog izvođača.

Pri poređenju ponuda proverite šta je uključeno. Cena samo za rezanje ne obuhvata nužno celokupan zahvat do uklonjenog betona i prostora spremnog za narednu fazu.

Planirajte otvor pre početka radova

Pravilno planiran otvor povezuje projektovanje i izvođenje: mere odgovaraju stepeništu, konstrukcija je proverena, instalacije rešene, a prihvat betona i naredne faze unapred usaglašeni.

Za početnu procenu pripremite fotografije obe etaže, dostupnu dokumentaciju i predložene mere. Sa Betomax timom usaglasite pristup, uslove za sečenje betona dijamantskim testerama i obim uklanjanja betona, uz prethodno potvrđeno projektno rešenje.
